Analyse van Isolatiegas in Schakelinstallaties voor de Energiesector

De samenwerking tussen apparatuurfabrikanten en netbeheerders richt zich op het bewaken van de gaskwaliteit in elektrische schakelinstallaties met een mobiele meetoplossing. De toegepaste analysetechnologie combineert temperatuurgecompenseerde sensoren met intelligente algoritmen om de toestand van zwavelhexafluoride (SF6) en alternatieve isolatiegassen nauwkeurig vast te stellen in de energie-industrie en bijbehorende onderhoudsbedrijven.

Sensortechnologie voor Precieze Bepaling van Gaszuiverheid en Dauwpunt

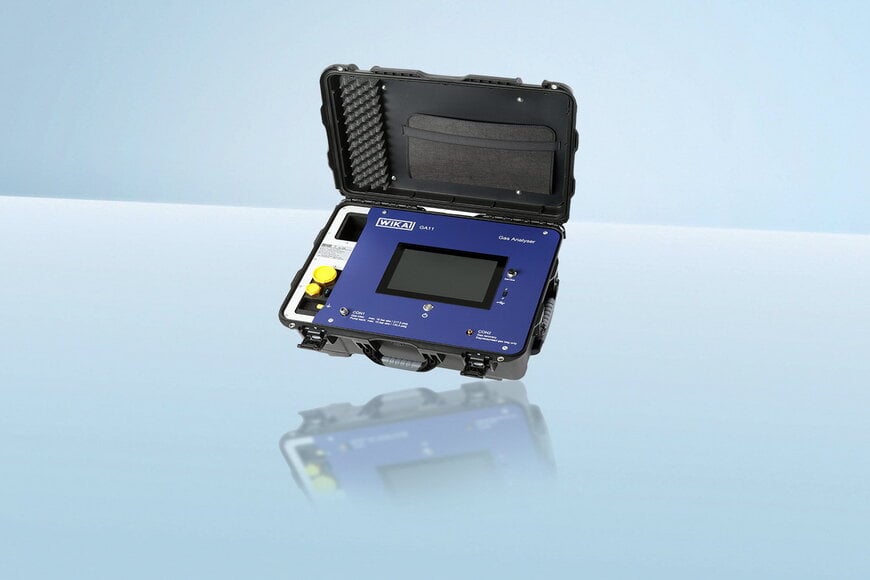

De nieuwste generatie van de GA11 gasanalysator bepaalt de concentratie en samenstelling van isolatiemedia via geavanceerde metingen van vochtigheid, gaszuiverheid en specifieke ontledingsproducten. Temperatuurgecompenseerde sensorelementen vangen thermische schommelingen op, terwijl sturingsalgoritmen op basis van stabiliteitscriteria de exacte waarden van de reinheid en het dauwpunt bepalen.

Voor uitgebreide diagnostiek is de apparatuur optioneel uit te rusten met detectiemodules voor zwaveldioxide (SO2), waterstoffluoride (HF), waterstofsulfide (H2S) en koolstofmonoxide (CO). Deze sensoren bieden een hoge meetnauwkeurigheid en langdurige stabiliteit, waardoor vroegtijdige degradatie van het isolatiegas in de installatie kan worden gedetecteerd.

Behuizing en Batterijtechnologie voor Wereldwijd Transport
Met een totaalgewicht van 22 kilogram en een robuuste constructie is de analysator ontworpen voor mobiel onderhoud in het veld. De behuizing voldoet aan de IP65-beschermingsklasse, wat volledige bescherming tegen stof en weerstand tegen waterstralen garandeert.

In plaats van lithium-ion-accu's gebruikt het systeem een geïntegreerde oplaadbare nikkel-metaalhydridebatterij (NiMH). Omdat NiMH-batterijen niet vallen onder de strenge gevaarlijke-stoffen- en transportbeperkingen van de International Air Transport Association (IATA), kan het meetinstrument zonder aanvullende documentatie als ingecheckte bagage op commerciële vluchten worden meegevoerd. Dit vereenvoudigt de logistiek voor internationale serviceteams aanzienlijk.

Emissievrij Meetsysteem en Gebruikersinterface
De bediening verloopt via een intuïtieve interface die zowel bij netvoeding als bij batterijwerking toegang geeft tot alle systeemfuncties. Om milieubelastende emissies te voorkomen, werkt het instrument met een volledig gesloten meetsysteem. Het bemonsterde gas wordt na de analyse direct teruggevoerd naar het gascompartiment van de schakelinstallatie of opgevangen in een externe opvangzak.

Aanvullende Context
Deze sectie bevat technische specificaties en vergelijkende evaluaties die niet in de oorspronkelijke productaankondiging zijn opgenomen.

In de diagnostiek van hoogspanningsschakelinstallaties is het meten van de vochtigheid en de mate van gasontleding kritiek om doorslag en corrosie te voorkomen. Traditionele meetmethoden vereisen vaak laboratoriumanalyse van gasmonsters of het gebruik van zwaardere, netgevoede apparatuur die minder geschikt is voor veldwerk. Vergeleken met andere draagbare isolatiegasanalysatoren op de markt biedt de combinatie van een IP65-behuizing van 22 kilogram en een IATA-conforme NiMH-stroomvoorziening een logistiek voordeel voor grensoverschrijdend onderhoud. De integratie van temperatuurgecompenseerde sensoren zorgt bovendien voor stabiele dauwpuntmetingen binnen een breed temperatuurbereik, wat de reproduceerbaarheid van meetresultaten op locatie verhoogt vergeleken met niet-gecompenseerde sensorsystemen.

Bewerkt door Evgeny Churilov, Induportals Media - Aangepast door AI.
