Hydraulisch inregelen van klimaatinstallaties met compacte handbediende afsluiters

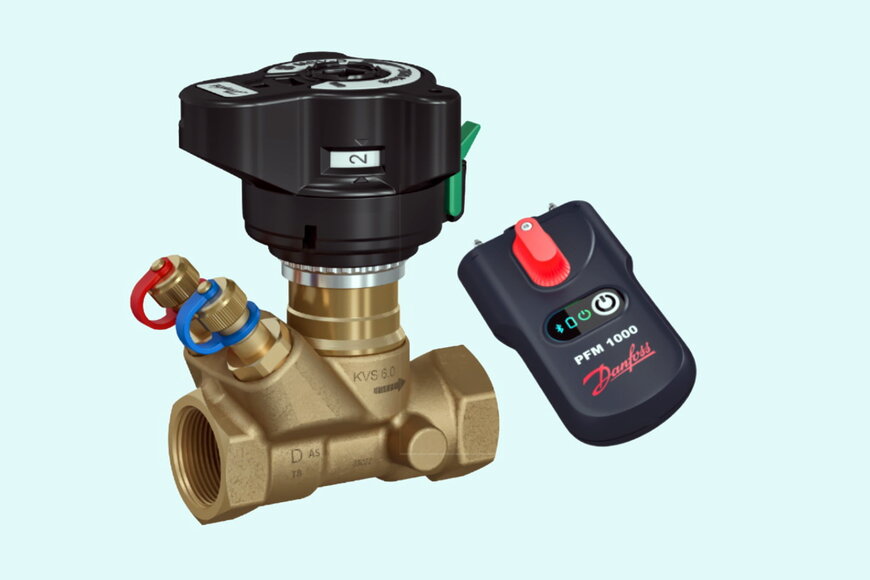

De samenwerking tussen de Danfoss MSV-D inregelafsluiter en de PFM 1000 drukverschilmeter biedt installateurs een gecombineerde meet- en regeltechnologische oplossing voor verwarmings-, koel- en klimaatinstallaties in de utiliteitsbouw en woningbouw. Het systeem is ontworpen om de nauwkeurigheid van het hydraulisch inregelen te verhogen en de fysieke complexiteit tijdens de montage te minimaliseren.

Symmetrische constructie en geïntegreerde afsluitfunctie
Bij het installeren van conventionele inregelafsluiters moeten stringente inbouwvoorschriften in acht worden genomen, zoals minimale rechte leidinglengtes voor en na de afsluiter om turbulente stromingen te voorkomen. De MSV-D inregelafsluiter elimineert deze beperking door een volledig symmetrische constructie. Hierdoor kan de afsluiter direct voor of na een bocht worden gemonteerd zonder dat dit de reproduceerbaarheid van de debietmeting nadelig beïnvloedt. Zelfs bij een foutieve montagerichting blijft de hydraulische werking behouden, mits bij de fysieke meting rekening wordt gehouden met de stroomrichting.

De afsluiter combineert de Kv-instelling en de meetnippels met een geïntegreerde kogelafsluiter. Nadat de gewenste inregelstand handmatig is ingesteld en geborgd, functioneert de draaiknop uitsluitend als bediening voor de kogelafsluiter. Bij onderhouds- of servicewerkzaamheden kan het leidingsysteem hiermee volledig worden afgesloten. Na heropening keert de afsluiter automatisch terug naar de vooraf ingestelde inregelstand, waardoor herberekeningen of hernieuwde inregelprocedures overbodig worden.

Digitale drukverschilmeting via bluetooth-transmitters
Voor de fysieke meting en kalibratie vervangt de PFM 1000 drukverschilmeter de traditionele, omvangrijke meetapparatuur door een compacte druktransmitter. De transmitter maakt via een draadloze bluetooth-verbinding direct contact met een mobiele applicatie op een smartphone of tablet. Binnen deze applicatie worden alle projectgegevens en hydraulische meetwaarden digitaal opgeslagen en beheerd.

De bijbehorende software bevat een universele bibliotheek die de ventieldata en hydraulische karakteristieken van meer dan 80 procent van de gangbare merken en typen inregelafsluiters op de markt bevat. Dit stelt de installateur in staat om de drukverschilmeter merkonafhankelijk in te zetten binnen diverse installatietypen.

Aanvullende context: Technische specificaties en concurrentieanalyse
Binnen de markt voor handbediende inregelafsluiters en hydraulische meetapparatuur concurreren systemen op basis van de nauwkeurigheidsklasse en de flexibiliteit van de inbouw. De integratie van een onafhankelijke kogelafsluitfunctie binnen de inregeldimensie, zoals toegepast in de Danfoss MSV-D, verschilt technisch van systemen waarbij de debietinstelling zelf als afsluiter fungeert; bij die laatste categorie is de kans op mechanische afwijkingen na heropening groter.

Wat betreft de meettechnologie concurreren fabrikanten zoals TA (Tour & Andersson) met de TA-Scope en IMI-systemen in hetzelfde segment. Waar high-end industriële meetcomputers vaak gebruikmaken van dedicated hardware met ingebouwde schermen en sensoren, verschuift de marktstandaard met de PFM 1000 naar een decentrale architectuur (verwerking via smartphone-apps). Dit reduceert het gewicht van de componenten die op de ladder worden meegedragen. Het ontbreken van rechte leidinglengtevereisten (0xD restricties) plaatst de symmetrische constructie technisch in de hoogste flexibiliteitsklasse voor krappe installatieruimtes, vergeleken met standaard schuinloopventielen die vaak 2xD tot 5xD rechte leidinglengte aan de instroomzijde vereisen voor een stabiele meting.
