Uiterst nauwkeurige CBN-inzetstukken voor het groeven van gehard staal
Tungaloy breidt de TetraMini-Cut-serie uit met CBN-inzetstukken met een breedtetolerantie van ±0,01 mm voor nauwkeurig groeven en verbeterde oppervlakteafwerking.
tungaloy.com

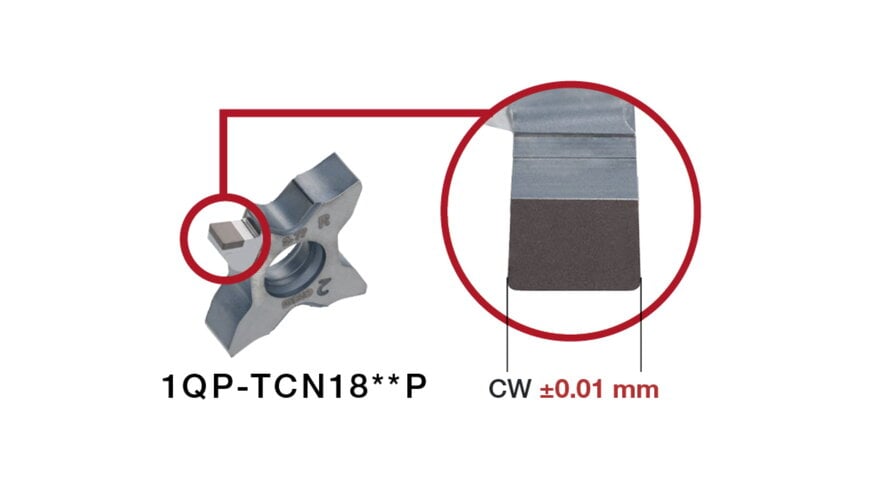

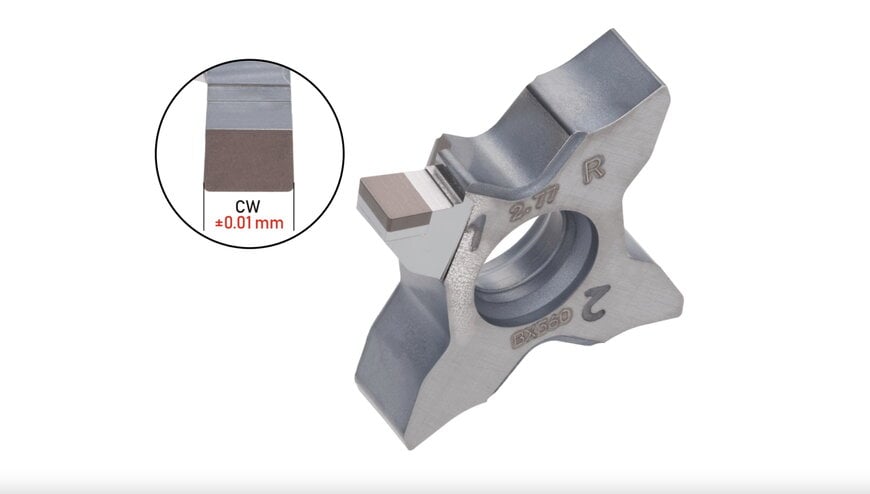

Tungaloy Corporation heeft haar TetraMini-Cut-serie uitgebreid met gespecialiseerde CBN-wisselplaten die een breedtetolerantie van ± 0,01 mm hebben. Dit is gedaan om de dimensionale stabiliteit bij de productie van auto- en machineonderdelen te verbeteren.
Geavanceerde dimensionale stabiliteit in gehard stalen toepassingen
Gehard staal is een cruciaal materiaal in het ecosysteem van de automobielindustrie en wordt gebruikt vanwege de hoge slijtvastheid en structurele sterkte. De precisie-eisen voor het groeven van deze componenten overschrijden echter vaak de mogelijkheden van conventionele CBN-wisselplaten, die doorgaans toleranties bieden tussen ± 0,02 mm en ± 0,05 mm. De nieuwe uitbreiding van de TetraMini-Cut dicht dit technische gat met een uiterst nauwkeurig ontwerp met een breedtetolerantie van ± 0,01 mm. Deze vermindering van dimensionale variatie maakt secundaire correcties overbodig, wat direct bijdraagt aan een efficiëntere digitale toeleveringsketen door de productietijd en kosten te verlagen.
Technische mechanismen van de TetraMini-Cut architectuur
Het systeem maakt gebruik van een unieke, zeer stijve klemstructuur die is ontworpen om de stabiliteit van de wisselplaat te verbeteren. Deze mechanische configuratie is essentieel voor:
- Trillingsonderdrukking: Het minimaliseren van trillingen tijdens het snijproces om een consistente bewerkingskwaliteit te garanderen.
- Fluctuatiecontrole: Het voorkomen van dimensionale afwijkingen tijdens continugebruik, wat van vitaal belang is voor kleinschalige precisiegereedschappen.
- Reproduceerbaarheid: Het behouden van een hoge afwerkingsnauwkeurigheid over grote productiebatches van precisieonderdelen.
Materiaalprestaties en gespecialiseerde CBN-kwaliteiten
De wisselplaten maken gebruik van de BX360 CBN-kwaliteit, die specifiek is geoptimaliseerd voor de hoge hardheid bij het groeven in gehard staal. Deze kwaliteit biedt een uitgebalanceerde combinatie van slijtvastheid en breukbestendigheid, waardoor de levensduur van het gereedschap wordt verlengd en de frequentie van gereedschapswissels afneemt. Bovendien biedt de serie flexibiliteit door op maat gemaakte wisselplaten met speciale breedtes, waardoor fabrikanten de groefvormen kunnen optimaliseren op basis van specifieke technische vereisten en procesbeperkingen.
Aanvullende Context
Dit gedeelte bevat technische specificaties en een concurrentieanalyse die niet in de oorspronkelijke productaankondiging stonden.
De ± 0,01 mm tolerantie van Tungaloy geldt als een toonaangevende specificatie in de markt, aangezien veel standaard groefsystemen van concurrenten zoals Sandvik Coromant of Iscar vaak ruimere fabricagetoleranties hanteren voor hun standaardlijnen. Het gebruik van de BX360-kwaliteit (die doorgaans een CBN-substraat met hoog gehalte en een keramisch bindmiddel bevat) biedt superieure thermische stabiliteit vergeleken met universele kwaliteiten bij de hoge snijsnelheden die nodig zijn voor gehard staal (> 50 HRC).
Wat betreft de hoge klemstijfheid biedt het vier-snijkantige ontwerp van de TetraMini-Cut lagere kosten per snijkant dan traditionele enkel- of dubbelzijdige CBN-wisselplaten. Tegelijkertijd blijft de radiale herhaalnauwkeurigheid behouden, die vaak 20% hoger is dan bij driehoekige schroefwisselplaten. Dit maakt het systeem bijzonder effectief voor geautomatiseerde CNC-langdraaimachines (Swiss-type), waarbij correcties van de gereedschapsoffset tot een minimum beperkt moeten blijven.
Geredigeerd door Evgeny Churilov, Induportals Media-aangepast door AI.
